Оборудование

ОБОРУДОВАНИЕ ДЛЯ KА-ДИАПАЗОНА НА СПУТНИКЕ «ЯМАЛ-601»

ИНДИВИДУАЛЬНЫЙ АБОНЕНТСКИЙ ТЕРМИНАЛ (И-АТ)

Состав комплекта оборудования:

Спутниковая антенна – 0,74 м.
Спутниковый модем Gemini-i.
Интерактивный малошумящий блок – 2,5 W.
Коаксиальный кабель.
Кабель Ethernet.
Руководство по использованию.
Комплект аксессуаров.

Спутник «Ямал-601»

ВАЖНО!

Перед установкой оборудования необходимо:
1. Ознакомиться с документом «Руководство по настройке оборудования для КА-диапазона (спутник «Ямал-601») – обязательно к прочтению!».
2. Предварительно настроить модем - загрузить таблицы кодов лучей (Глава 8 в инструкции по установке оборудования).

Гарантийный срок - 12 месяцев. Подробнее

Скачать инструкцию

Назначение комплекта оборудования

Персональный терминал спутниковой связи для доступа к интернету на скорости до 100 Мбит/с.

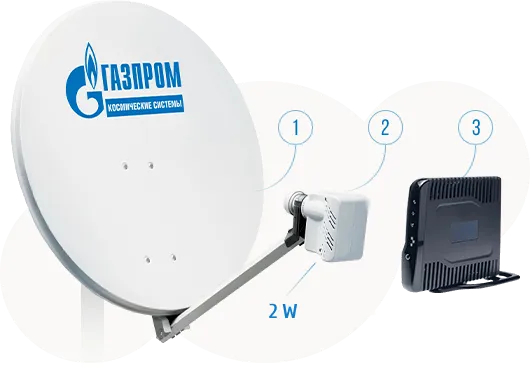

Комплект оборудования:

1 - Спутниковая антенна 0,74 м.
2 - Приемо-передающее устройство 2,5 W.
3 - Спутниковый модем Gemini-i.

Изображение комплекта оборудования является примерным и может отличаться от реального

Наши преимущества:

Самостоятельная установка

Подключение до 20 устройств

Стоимость комплекта оборудования уточняйте у дилера.

ЗАГРУЗКА ТАБЛИЦЫ КОДОВ ЛУЧЕЙ

Как правило, модем не поставляется с установленной на заводе стандартной таблицей кодов лучей. В этом случае ее необходимо загрузить. В некоторых обстоятельствах эта таблица может устареть (напр., если абонентское оборудование долго хранилось на складе). В этом случае необходимо её обновить (заменить), загрузив наиболее свежую версию.

Чтобы загрузить файл таблицы кодов лучей:

Получите от службы технической поддержки Оператора связи (поставщика услуг), новый файл таблицы кодов лучей или скачайте его на сайте Оператора
Подключите носитель информации (компакт-диск, флэш-диск или сетевой ресурс) с файлом таблицы к ПК.
Запустите браузер, чтобы открыть страницу «CPE Installation» (Установка модема).
Введите адрес http://sky.manage в адресную строки и нажмите клавишу Enter. Откроется начальная страница мастера установки.
Щёлкните по иконке настроек (шестеренка) в правом верхнем углу экрана.
Откроется меню настроек.
Щёлкните по ссылке Load RF Cluster Table (Загрузить таблицу кластеров РЧ).
Откроется диалоговое окно Load RF Cluster Table (Загрузить таблицу кластеров РЧ).
Щёлкните по кнопке Browse (Просмотр) и выберите сохранённый файл таблицы с кодами лучей.
Щёлкните по кнопке Load (Загрузить), чтобы начать загрузку файла таблицы с кодами лучей.

Когда на экране появится уведомление Import succeeded (Импорт завершён), щёлкните по кнопке OK.

Модем готов к установке.

Подробнее

Скачать таблицу

ОБОРУДОВАНИЕ ДЛЯ KU-ДИАПАЗОНА НА СПУТНИКАХ «ЯМАЛ-401», «ЯМАЛ-402», «ЯМАЛ-300К»

АБОНЕНТСКАЯ ЗЕМНАЯ СТАНЦИЯ СПУТНИКОВОЙ СВЯЗИ SAT3PLAY MDM2200/0.75/0.8 ИЛИ MDM2200/0.75/2

Состав комплекта оборудования:

Спутниковая антенна – 0,75 м.
Спутниковый модем MDM 2200.
Интерактивный малошумящий блок – 0,8 W/2 W
Коаксиальный кабель.
Устройство для нацеливания антенны.
Кабель Ethernet.
Руководство по использованию.
Комплект аксессуаров.

Возможно подключение до 500 TCP/IP-сессий (~ 3 компьютера)
Подробнее

Зона покрытия

Спутники «Ямал-401», «Ямал-402», «Ямал-300К».

Скачать инструкцию

Назначение комплекта оборудования

Персональный терминал спутниковой связи для доступа к Интернету на скорости до 20 Мбит/с.

Комплект оборудования:

1 - Спутниковая антенна 0,75 м.
2 - Приемо-передающее устройство 0,8 W/2 W.
3 - Спутниковый модем MDM2200.

Изображение комплекта оборудования является примерным и может отличаться от реального

Наши преимущества:

Самостоятельная установка

Полгода интернета в подарок

Стоимость комплекта оборудования уточняйте у дилера.

Ролик с инструкцией по установке комплекта оборудования для KU-диапазона.

ОБОРУДОВАНИЕ ДЛЯ KU-ДИАПАЗОНА НА СПУТНИКЕ «ЯМАЛ-300К»

АБОНЕНТСКАЯ ЗЕМНАЯ СТАНЦИЯ СПУТНИКОВОЙ СВЯЗИ NEWTEC DIALOG MDM2210/0.75/0.8

Состав комплекта оборудования:

Спутниковая антенна – 0,75 м.
Спутниковый модем MDM 2210.
Интерактивный малошумящий блок – 0,8 W.
Коаксиальный кабель.
Устройство для нацеливания антенны.
Кабель Ethernet.
Руководство по использованию.
Комплект аксессуаров.

Возможно подключение до 500 TCP/IP-сессий (~ 3 компьютера)
Подробнее

Зона покрытия

Спутник «Ямал-300К».

Скачать инструкцию

Назначение комплекта оборудования

Персональный терминал спутниковой связи для доступа к Интернету на скорости до 20 Мбит/с.

Комплект оборудования:

1 - Спутниковая антенна 0,75 м.
2 - Приемо-передающее устройство 0,8 W.
3 - Спутниковый модем MDM2210.

Изображение комплекта оборудования является примерным и может отличаться от реального

Наши преимущества:

Самостоятельная установка

Полгода интернета в подарок

Стоимость комплекта оборудования уточняйте у дилера.

Ролик с инструкцией по установке комплекта оборудования для KU-диапазона.

УСТАНОВКА

ШАГ 1

ОПРЕДЕЛЕНИЕ ЗОНЫ ПОКРЫТИЯ

Необходимо определить в зону покрытия какого спутника попадает место установки оборудования. Воспользуйтесь Картой покрытия или уточните информацию у технической поддержки по бесплатному телефону 8 (800) 301-01-41.

ШАГ 2

ПОКУПКА КОМПЛЕКТА ОБОРУДОВАНИЯ

После определения зоны покрытия требуется приобрести комплект оборудования от АО «Газпром космические системы». Стоимость комплекта оборудования вы можете узнать у дилера.

Подробнее

ШАГ 3

УСТАНОВКА И НАСТРОЙКА ОБОРУДОВАНИЯ

Произвести настройку, согласно инструкции по установке соответствующего оборудования.

Подробнее

НАСТРОЙКА И УСТАНОВКА ОБОРУДОВАНИЯ

1/

Необходимо подготовить место установки спутникового оборудования и оценить его на предмет:

отсутствия препятствий в направлении на спутник (зданий, деревьев выше расчетного угла);
доступности места для монтажа и дальнейшего обслуживания спутниковой тарелки;
недоступности для посторонних лиц.

2/

Произвести установку оборудования по инструкции.

3/

Проверить качество произведенной установки и уровень сигнала по телефону горячей линии 8 (800) 301-01-41 или через онлайн-чат с технической поддержкой в вашем личном кабинете.

Учебный фильм - инструкция по сборке, установке и настройке индивидуальный абонентского терминала.

Подробный видеоролик о самостоятельной установке комплекта оборудования для КА-диапазона.

Ролик с инструкцией по установке комплекта оборудования для KU-диапазона.

Подключить оборудование для спутникового интернета можно с помощью специалистов. Для этого необходимо позвонить по номеру 8 (800) 301-01-41.

ВАЖНО!

Перед установкой оборудования для КА-диапазона (спутник «Ямал-601») необходимо предварительно настроить модем - загрузить таблицы кодов лучей
(Глава 8 в инструкции по установке оборудования).
