Приобрели индивидуальный абонентский терминал GILAT у авторизованного дилера компании «Газпром космические системы» для работы в Ka-диапазоне со спутника Ямал-601? Эта статья поможет вам узнать, что нужно для монтажа, как правильно установить и настроить спутниковое оборудование.

Подготовка оборудования к настройке

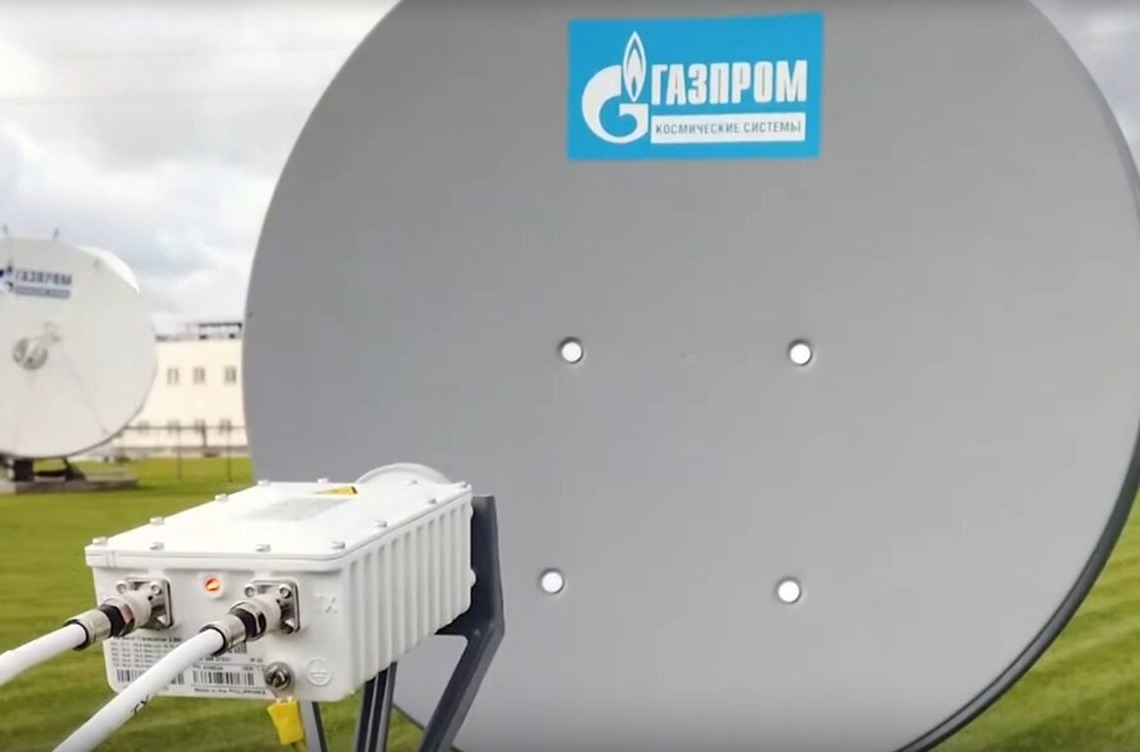

В комплект оборудования входит спутниковая антенна диаметром 0,74 м, приемо-передающее устройство 2,5 W (конвертор), спутниковый модем Gemini-I S2X 40 или 100 Мбит/с, Ethernet и коаксиальный кабели. Дополнительно нужно купить:

• Кронштейн или мачту для крепления спутниковой антенны с диаметром трубы 60,3 мм, анкерные болты для установки.
• Набор кабельных стяжек (хомутов) ― 250 мм.
• Набор крепления коаксиального кабеля для помещений.
• Кабель заземления (длина определяется по месту установки), хомут заземления (если опора не оборудована соответствующим крепежом).

Перед монтажом антенны убедитесь, что вам известны следующие данные, чтобы точно определить направление антенны:

• Номер луча. Он зависит от местоположения тарелки. Значение параметра можно уточнить на сайте оператора, где размещена подробная карта покрытия спутника, или позвонив в техническую поддержку по бесплатному номеру 8-800-301-01-41.
• Значение азимута, угла места и угла поворота можно уточнить, воспользовавшись калькулятором расчета на сайте оператора или в технической поддержке.
• Код местоположения, код РЧ-кластера (код луча), положение поляризации. Эта информация представлена в таблице ниже.

Для подключения антенны понадобятся:

• Набор гаечных ключей 7, 10 и 12 мм, ключ торцевой шестигранный 5 мм.
• Крестовая отвёртка, канцелярский нож, бокорезы (пассатижи).
• Инструменты для крепления опоры (дрель, перфоратор).
• Компас или планшет для выхода на сайт mapsat.ru, или с приложением «Компас», или SatFinder.
• Спутниковый маршрутизатор SkyEdgeII-c Gemini-i S2X комплектуется проводным модулем подключения (Ethernet), но не имеет модуля Wi-Fi.
• Перед установкой на модем требуется загрузить (напряму с сайта или перенести флэшкой) актуальную Таблицу кодов лучей (кластеров) https://www.gazpromcosmos.ru/upload/default_488ea449.bin
• Если нужна беспроводная связь, то следует заранее приобрести Wi-Fi роутер.

1. Для повторной настройки модема на новом месте нужно сбросить его до заводских установок. Файл конфигурации при этом не «слетает», заново загружать его не нужно.

При переезде в новое место, нужно получить заново настройки по наведению спутниковой Антенны (Азимут, Угол места, Номер луча) можно разыми способами: через сайт mapsat.ru.

по телефону 8-800-301-01-41 (просить переключить на 2ю Линию техподдержки и сообщить примерные координаты места в радиусе 10 км) либо заранее напишите в Личном кабинете в разделе «техподдержка», чтобы прислали вам данные для новой настройки.

2. Файл с таблицей кодов лучей загружаем с сайта gazpromcosmos.ru – раздел Оборудование -à Ka диапазон https://www.gazpromcosmos.ru/upload/default_488ea449.bin в синем окошке после слова «Важно!» ссылка на файл Таблица кодов лучей.

Как монтировать антенну?

Нужно правильно выбрать место. Тарелка должна смотреть на юг, в сторону экватора. Спутник Ямал-601 находится на геостационарной орбите, в позиции 49° восточной долготы. Чтобы точно определить направление, используйте приложение SatFinder или https://www.mapsat.ru/ ).

Как пользоваться mapsat.ru https://www.mapsat.ru/:

• вводите населенный пункт или свои координаты (+/- 10 км) жмёте «Найти»
• выбираете спутник «49Е Yamal 601)
• Выбираете значение «Истинный азимут»
• Выбираете «Угол места»

Очень удобно, что сервис на карте рисует полоску, куда направлять антенну. Много раз выручал наших инсталляторов.

Используя инструкцию из комплекта, соберите тарелку. На воображаемой линии между антенной и спутником не должно быть никаких препятствий: домов, деревьев, холмов. Кроме того, нельзя ставить тарелку на застекленной лоджии. Монтируйте антенну снаружи либо на стене здания с помощью кронштейна, либо на крыше с помощью мачты. При этом нужно правильно подобрать крепежные элементы: они должны подходить конструкции, а также материалу, из которого сделана стена или кровля, и выдерживать вес антенны и ветровую нагрузку. Если сомневаетесь в выборе подходящих анкеров, обращайтесь за помощью к квалифицированным специалистам. Антенна должна быть очень надежно закреплена, чтобы исключить возможное раскачивание или смещение. Иначе могут появиться помехи или совсем пропадет сигнал.

Передающее оборудование на антенне способно генерировать высокочастотное электромагнитное поле: из-за этого существует опасность радиочастотного излучения. Обеспечьте пустое расстояние между облучателем и отражателем (пучок излучения): не входите в пучок излучения отражателя антенны, если терминал включен и подсоединен к приемопередатчику.

Этапы настройки тарелки на спутник

Подключение спутниковой антенны включает несколько этапов: сборка, монтаж, подсоединение приемо-передающего устройства (конвертера) и спутникового модема (при необходимости еще Wi-Fi роутера), а также наведение тарелки на спутник.

Например, ВАШ ЛУЧ сейчас 2й (уровень сигнала дб не менее 11 Децибел) вводите (из таблицы выше):

• Код местоположения 000 М ( ноль ноль ноль и латинская буква m)
• РЧ кластера КОД луча 002В (ноль ноль два и латинская буква b)
• Трансивер: поляризация В

При переезде в другие лучи, например, в Геленджик 1 й луч вводите:

• Код местоположения 000 М ( ноль ноль ноль и латинская буква m)
• РЧ кластера КОД луча 002В (ноль ноль два и латинская буква b)
• Трансивер: поляризация В (обратите внимание, в других лучах бывает поляризация B)

Чтобы спутниковая связь заработала, после монтажа и оборудования выполните следующие действия:

1. Установите номинальный угол азимута.
2. Задайте угол места.
3. Установите угол поворота.
4. Проложите коаксиальные кабели через штангу. Если это невозможно, просто присоедините кабели к штанге с помощью 2–3 кабельных стяжек/хомутов.
5. Заземлите приемопередатчик.
6. Соедините коаксиальным кабелем антенну и спутниковый модем.
7. Подключите его к электросети с помощью адаптера.
8. Подключите модем к роутеру или ПК Ethernet-кабелем.
9. Проверьте настройки подключения. Получение IP v4 адреса и адреса DNS-сервера должно произойти автоматически.
10. Откройте браузер и в поле адреса введите http://sky.manage и нажмите Enter. Появится стартовая страница модема.
11. В соответствующие поля введите код местоположения, код РЧ-кластера.
12. Перейдите на страницу «Наведение антенны». Приемопередатчик начнет издавать звуковые сигналы, которые помогут навести тарелку на нужный спутник.
13. Как можно медленнее (примерно на 1° в секунду) вращайте антенну вокруг мачты в одном направлении до появления звукового сигнала, сообщающего о том, что модем синхронизирован со спутником.
14. Тщательно затяните зажимные гайки, фиксирующие антенну на мачте, чтобы предотвратить изменение её положения относительно спутника.
15. Вернитесь к компьютеру, нажмите кнопку «Завершить наведение».
16. Проконтролируйте завершение настройки модема (оно произойдет автоматически).
17. Перейдите на сайт оператора, чтобы зарегистрировать терминал. После этого оборудование готово к использованию.
